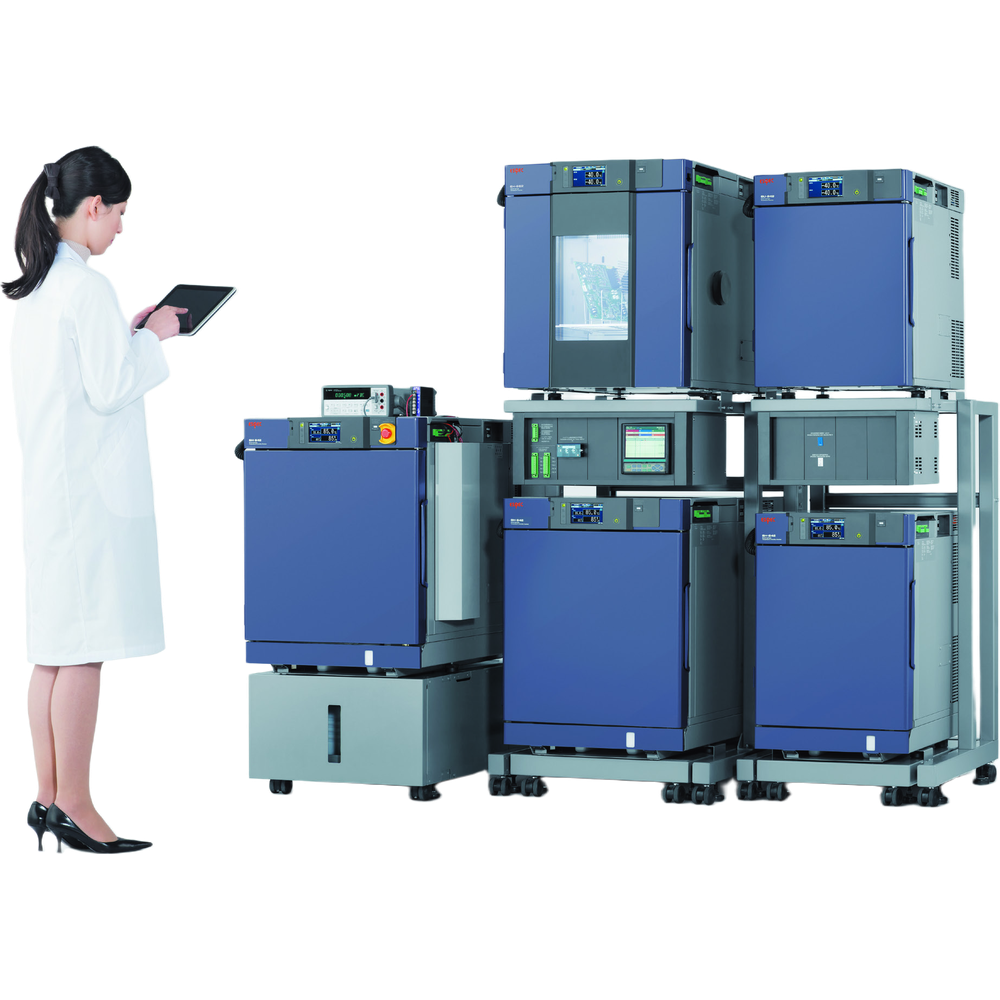

Camera di prova temperatura/umidità da banco per test combinati ad ampia escursione, con controllo BTHC e volume interno di 22,5 L. Opera da -40 a 150 °C e da 30 a 95 %rh, con fluttuazione di 0,3 °C e 3,0 %rh, e raggiunge -40 °C in 20 min. Utilizza refrigerazione meccanica a cascata con R-404A e R-23, controllore touch-screen con Ethernet e USB, e dispositivi di sicurezza integrati.
Dimensioni esterne: 440x786x690 mm; peso: 106 kg.
Scheda tecnica
Identificazione prodotto
| Codice prodotto | SH-242-5 |
|---|
| Modello | SH-242-5 |
|---|
| Produttore | ESPEC |
|---|
| Tipo di prodotto | Camere di prova temperatura/umidità da banco |
|---|
| Sistema di controllo (temperatura/umidità) | BTHC |
|---|
Accessori
| Accessori/dotazioni standard | Ripiano acciaio inox, Connettore per registratore T/U, Tappo passacavo φ50mm, Fusibile a cartuccia (B type 250V 7A/6A), Stoppino a bulbo umido, Tubo scarico vaschetta umidificazione, Tubo scarico sensore acqua, Penna stilo, Manuale operativo, Cartolina garanzia |
|---|
| Opzioni disponibili | Alimentazione idrica continua, serbatoio acqua superiore, rabbocco automatico acqua, sportello con finestra di ispezione, sportello vetro interno, passacavo aggiuntivo, cestello campioni, kit organizzazione cavi, copertura posteriore antirumore, interfaccia RS-485/RS-232C/GPIB, registratore cartaceo, registratore T/U, terminale uscite esterne, termocoppia, box opzioni, controllo sensore umidità capacitivo, regolatore flusso aria, protezione da raffreddamento eccessivo, terminale allarme dispositivo esterno, terminale segnale apertura porta, spia di stato, pulsante arresto emergenza, vaschetta raccolta condensa, supporto/stand |
|---|
| Numero massimo di ripiani | 5 |
|---|
| Capacità di carico del ripiano | 0.5 kg |
|---|
| Materiale ripiano | Acciaio inox 18-8 Cr-Ni |
|---|
| Supporto/stand disponibile | C, L, H, M stand |
|---|
Sicurezza
| Dispositivi di sicurezza | Protezione sovracorrente circuito controllo, Fusibile a cartuccia, Errore di sistema, Rilevazione bruciatura sonda compensazione temperatura ambiente, Rilevazione bruciatura sonda a bulbo secco, Allarme limite assoluto temperatura, Rilevazione bruciatura sensore scheda analogica di espansione, Termostato per circolatore aria, Fusibile termico, Termostato ventola condensatore, Protettore da surriscaldamento, Rilevazione bruciatura sonda a bulbo umido, Rilevazione errore refrigeratore-1, Rilevazione errore refrigeratore-2, Protezione surriscaldamento umidificatore, Rilevazione livello acqua umidificatore, Allarme deviazione limite superiore temperatura, Allarme limite assoluto umidità, Interruttore serbatoio acqua a secco, Interruttore porta camera, Interruttore basso livello serbatoio acqua |
|---|
Certificazioni e Conformità
| Standard/conformità normativa | ISO 12100, IEC 60204-1, IEC 61000-6-2, EN 55011, RoHS |
|---|
| Standard di prova / riferimento prestazionale | IEC 60068-3-5:2001, IEC 60068-3-6:2001 |
|---|
Performance
| Tempo di raggiungimento temperatura minima (pull-down) | 20 min |
|---|
| Tempo di raggiungimento temperatura massima | 40 min |
|---|
| Velocità di riscaldamento | 5.0 °C/min |
|---|
| Velocità di raffreddamento (pull-down) | 5.0 °C/min |
|---|
Umidità
| Range di umidità relativa | 30–95 %rh |
|---|
| Fluttuazione di umidità | 3.0 %rh |
|---|
| Tipo di umidificatore | Riscaldatore a cartuccia in acciaio inox |
|---|
Temperatura
| Range di temperatura | -40–150 °C |
|---|
| Fluttuazione di temperatura | 0.3 °C |
|---|
| Uniformità/variazione di temperatura nello spazio | 2.5 °C |
|---|
| Temperatura minima raggiungibile | -40 °C |
|---|
| Condizioni ambientali di installazione/esercizio - temperatura | 5–35 °C |
|---|
Interfaccia Controllo
| Numero di pattern costanti registrabili | 3 |
|---|
| Numero di pattern/profili a programma | 8 |
|---|
| Numero massimo di step per programma | 99 |
|---|
| Interfaccia memoria esterna | USB |
|---|
| Connettività Ethernet/LAN | Ethernet (LAN) |
|---|
| Monitoraggio e controllo remoto | Sì |
|---|
| Modello/tipo di controller | Controllore touch-screen |
|---|
| Interfacce di comunicazione | RS-485, RS-232C, GPIB |
|---|
Specifiche Fisiche
| Sistema/tipo di refrigerazione | Sistema di refrigerazione meccanica a cascata |
|---|
| Refrigerante | R-404A, R-23 |
|---|
| Volume/capacità interna della camera | 22.5 L |
|---|
| Capacità di carico totale della camera | 20 kg |
|---|
| Dimensioni interne (LxAxP) | 300x250x300 mm |
|---|
| Dimensioni esterne (LxAxP) | 440x786x690 mm |
|---|
| Peso | 106 kg |
|---|
| Porta cavi / passacavo (diametro o tipo) | 50 mm |
|---|
| Livello di rumorosità | 42–54 dB |
|---|
Specifiche Elettriche
| Tensione di alimentazione | 100,200,220,230 V |
|---|
| Frequenza di alimentazione | 50/60 Hz |
|---|
| Fasi di alimentazione | 1 |
|---|
| Corrente assorbita/di alimentazione | 16.7,10.6,9.3,9.2 A |
|---|
